UKKMitä ohjainta USB-muisteissamme käytetään?

Flashbay käyttää SMI 324 controlleria valmistamissaan USB-muisteissa . Tämä voi muuttua teknologian kehittyessä..

USB Flash Drive

Katso SMI324 Controllerin testiraportti, englanniksi

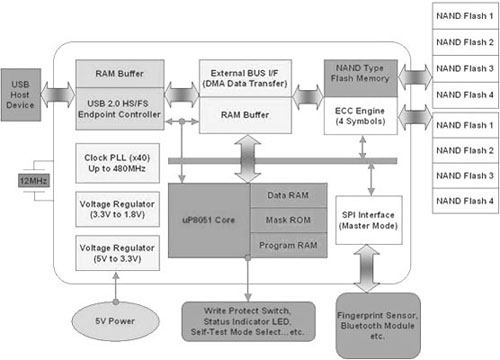

SMI324 Controllerin tekniset tiedot.

SM324 on erittäin yhteensopiva ja suorituskykyinen USB2.0 Flash Drive Controller. Se on tarkoitettu tukemaan NAND tyypin Flash-muistia ja SPI-liitäntää yhdelle sirulle. SM324 integroi huippunopean USB2.0 Transceiver Makro-solujen Interface (UTMI) lähettimen, Serial Interface Engine (SIE) ja tehostetun 80C51 yhteensopivan 8-bittinen mikroprosessorin. Noudattamalla USB spesifikaattia ver.2.0 ja USB Mass Storage Class spesifikaattia ver.1.0, SM324 toimii Windows XP/2000/Me oletusjärjestelmällä. Muita tuettuja käyttöjärjestelmiä ovat Windows 98/98SE, Mac ja Linux. Mitä tulee virrankulutustasoon, SM324 noudattaa USB tehospesifikaattia ver.2.0 . USB2.0 Flash Drive sovelluksessa SM324 tukee jopa 8 tiedoston Flash pankkia ja "Write Protect" -turvallisuustoimintoa. SM324 on suunniteltu erityisesti suurten nopeuksien suorituskykyyn ja suurikapasiteettisille USB2.0 Flash Driveille. Näitä USB2.0 muistitikkuja voidaan käyttää irrotettavana tiedostojen varastointina. SM324 tukee täydellisesti ohjelmistoja, joten käyttäjät voivat helposti käyttää USB2.0 muistisiruja varmuuskopiointiin sekä lisätäkseen turvallisuutta. SM324n tavoite on huomattavasti lisätä USB Flash-muistien tietojen siirtonopeutta sekä vähentää koko järjestelmän kustannuksia tarjoamalla avaimet käteen -ratkaisun asiakkaille. SM324 on saatavana 64-pin LQFP pakettina.

Ominaisuudet (englanniksi):
  • Complete USB specification ver.2.0 compatibility
  • Complies with USB Mass Storage Class specification ver.1.0
  • Bulk Only transport protocol
  • Complies with USB power specifications for bus-powered devices
  • Operating system supported: Windows XP/2000/Me/98/98SE, Mac OS 9.x and above, Linux Kernel 2.4 and above.
  • Master & Slave SPI (Serial Peripheral Interface) for flexible applications.
  • ISP (In System Programming) firmware update capability.
  • Supports dual channel for Flash memory, averaged data transfer rate up to 32* MB/sec
  • Compatible with SLC NAND type Flash and up to 8 banks
  • Supports MLC Flash Memory with 4 symbols (bytes) ECC engine.
  • Supports VID, PID, serial number & vendor information update
  • Provides LED indicator when USB Flash Disk is in Ready/Working mode
  • Supports “Write Protect” security function to protect data in UFD
  • Supports suspend and wake-up resume
  • Integrated 80C51 compatible 8-bit microprocessor with enhanced feature
  • 12MHz crystal driver circuit
  • Fabricated in 0.16um CMOS process
  • 1.8 Volts low power core operation
  • Operates on a single power supply (Vdd = 5.0V)
  • Available in LQFP 64-pin (9x9mm including pads) package
